<ul id="e6w0u"></ul> <tfoot id="e6w0u"></tfoot>
不銹鋼硫、磷元素
鋼的含硫量不得超過0.05%，一般鋼中含磷量限制在0.0%以下。
所以硫磷含量是一很重要指標(biāo)，碳素結(jié)構(gòu)鋼和優(yōu)質(zhì)碳素結(jié)構(gòu)鋼就是根據(jù)它劃分的：硫，磷含量皆不超過0.04%的鋼，稱為優(yōu)質(zhì)鋼;硫含量不超過0.03%，磷含量不超過0.035%的鋼稱為高級(jí)優(yōu)質(zhì)鋼;硫磷含量各不超過0.025%的鋼稱為特級(jí)質(zhì)量鋼。

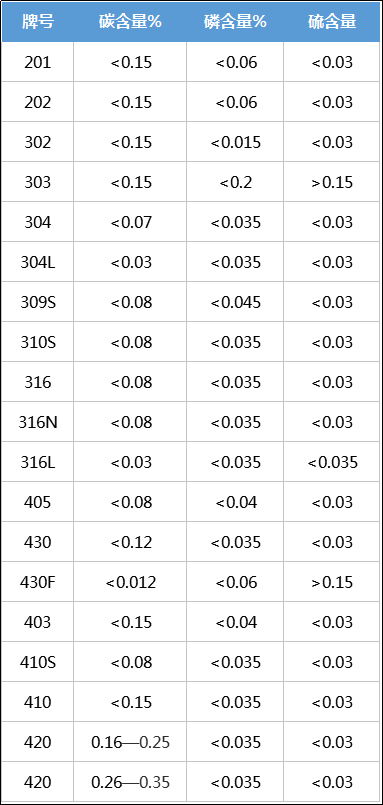

常見不銹鋼硫磷含量含量如下：
常見不銹鋼型號(hào)：
常用不銹鋼型號(hào)常用數(shù)字符號(hào)表示，有200系列，300系列，400系列，它們是美國(guó)的表示方法，如201，202，302，303，304，316，410，420，430等，中國(guó)的不銹鋼型號(hào)是用元素符號(hào)加數(shù)字表示，如1Cr18Ni9，0Cr18Ni9，00Cr18Ni9，1Cr17，3Cr13，1Cr17Mn6Ni5N 等，數(shù)字表示相應(yīng)的元素含量。
200系列：鉻-鎳-錳奧氏體不銹鋼
300系列：鉻-鎳奧氏體不銹鋼
301：延展性好，用于成型產(chǎn)品。也可通過機(jī)速硬化。焊接性好。抗磨性和疲勞強(qiáng)度優(yōu)于304不銹鋼。
302：耐腐蝕性同304，由于含碳相對(duì)要高因而強(qiáng)度更好。
302B：是一種含硅量較高的不銹鋼，它具有較高的抗高溫氧化性能。
303：通過添加少量的硫、磷使其較削加工。
303Se：也用于制作需要熱鐓的機(jī)件，因?yàn)樵谶@類條件下，這種不銹鋼具有良好的可熱加工性。
304：即18/8不銹鋼。GB牌號(hào)為0Cr18Ni9。
309：較之304有更好的耐溫性。
304L：是碳含量較低的304不銹鋼的變種，用于需要焊接的場(chǎng)合。較低的碳含量使得在靠近焊縫的熱影響區(qū)中所析出的碳化物減至最少，而碳化物的析出可能導(dǎo)致不銹鋼在某些環(huán)境中產(chǎn)生晶間腐蝕(焊接侵蝕)。
304N：是一種含氮的不銹鋼，加氮是為了提高鋼的強(qiáng)度。
305和384：含有較高的鎳，其加工硬化率低，適用于對(duì)冷成型性要求高的各種場(chǎng)合。
308：用于制作焊條。
309、310、314及330：鎳、鉻含量都比較高，為的是提高鋼在高溫下的抗氧化性能和蠕變強(qiáng)度。而30S5和310S乃是309和310不銹鋼的變種，所不同者只是碳含量較低，為的是使焊縫附近所析出的碳化物減至最少。330不銹鋼有著特別高的抗?jié)B碳能力和抗熱震性。
316和317：含有鋁，因而在海洋和化學(xué)工業(yè)環(huán)境中的抗點(diǎn)腐蝕能力大大地優(yōu)于304不銹鋼。
其中，316型不銹鋼由變種包括低碳不銹鋼316L、含氮的高強(qiáng)度不銹鋼316N以及合硫量較高的易切削不銹鋼316F。
321、347及348：是分別以鈦，鈮加鉭、鈮穩(wěn)定化的不銹鋼，適宜作高溫下使用的焊接構(gòu)件。348是一種適用于核動(dòng)力工業(yè)的不銹鋼，對(duì)鉭和鉆的合量有著一定的限制。
400系列：鐵素體和馬氏體不銹鋼
408：耐熱性好，弱抗腐蝕性，11%的Cr，8%的Ni
409：最廉價(jià)的型號(hào)（英美），通常用作汽車排氣管，屬鐵素體不銹鋼(鉻鋼)
410：馬氏體（高強(qiáng)度鉻鋼），耐磨性好，抗腐蝕性較差。
416：添加了硫改善了材料的加工性能。
420：“刃具級(jí)”馬氏體鋼，類似布氏高鉻鋼這種最早的不銹鋼。也用于外科手術(shù)刀具，可以做的非常光亮
430：鐵素體不銹鋼，裝飾用，例如用于汽車飾品。良好的成型性，但耐溫性和抗腐蝕性要差
440：高強(qiáng)度刃具鋼，含碳稍高，經(jīng)過適當(dāng)?shù)臒崽幚磲峥梢垣@得較高屈服強(qiáng)度，硬度可以達(dá)到58HRC，屬于最硬的不銹鋼之列。最常見的應(yīng)用例子就是“剃須刀片”。
常用型號(hào)有三種：440A、440B、440C，另外還有440F（易加工型）。
500系列：耐熱鉻合金鋼
600系列：馬氏體沉淀硬化不銹鋼
630：最常用的沉淀硬化不銹鋼型號(hào)，通常也叫17-4、17%Cr，4%Ni
您當(dāng)前的位置：
